我的智驾数据可视化之路

最近在整理以前的资料，发现曾经为数据可视化做过蛮多努力，最终也找到了一套自己体系里的可视化方案。现在回顾一下整个过程，有能帮助到别人的也挺好。

Matplotlib-cpp

Python 下的数据可视化工具繁多，但 C++ 下简易的可视化工具却并没有几个。如果想进行 C++ 框架下的数据可视化，一个常规的思路是将数据写入 log 文件中后用 Python 脚本解析，但想要实现实时数据的可视化便不是那么容易。之前偶然发现了 matplotlib-cpp 库，大呼这就是我想要的，有几个很明显的优势：

• 纯头文件实现，很容易集成到自己项目中；
• 可视化实现简单，基本能与 Python 中使用一致；
• 可视化类型多样，2D曲线、箭头和3D曲面绘制都OK。

于是我在项目 EM Planner 出版中就使用该库做一些简单可视化，已经满足了基本需求：

PyQt + Pyqtgraph

虽然 C++ 下面的可视化解决了，但是我的折腾之心不死，想要追求一套统一的可视化方案，希望能做到无论是什么语言都能实现一套可视化方法，且不依赖 ROS 现有的通信框架。基于这个理念，我的可视化方方案选型就确定了：

1. protobuf 作为数据存储协议，因为其支持 C++, C#, Go 和 Python 等多种语言，可以直接将基础可视化数据定义为 proto，各种不同语言的项目按照自定义的 proto 格式进行可视化数据的生成。
2. Grpc 高性能的 RPC(Remote Procedure Call) 框架，原生采用 protobuf 作为通信协议，作为客户端与服务端的通信方式。
3. PyQt 作为服务端的 GUI 界面， 添加可视化面板以及一系列功能组件的可视化，例如暂停，导出等。
4. Pyqtgraph 作为服务端的数据可视化实现库，可视化类型多种多样，而且很方便与 PyQt 进行集成，实时性与大规模数据的处理性能都优于 Matplotlib。

基于以上工具，初步实现了一个绘图服务端，简陋但也高效：

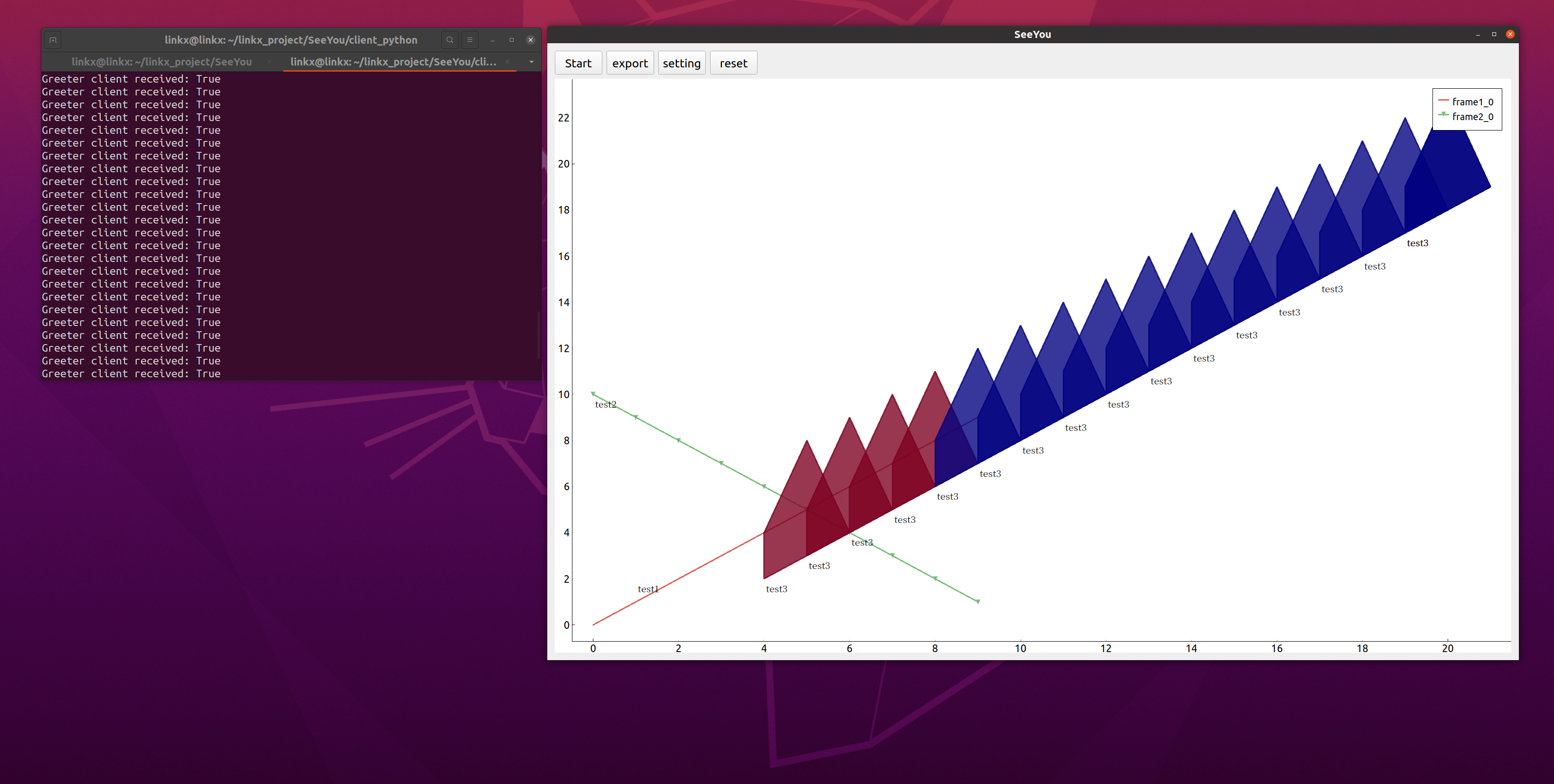

• Python Client

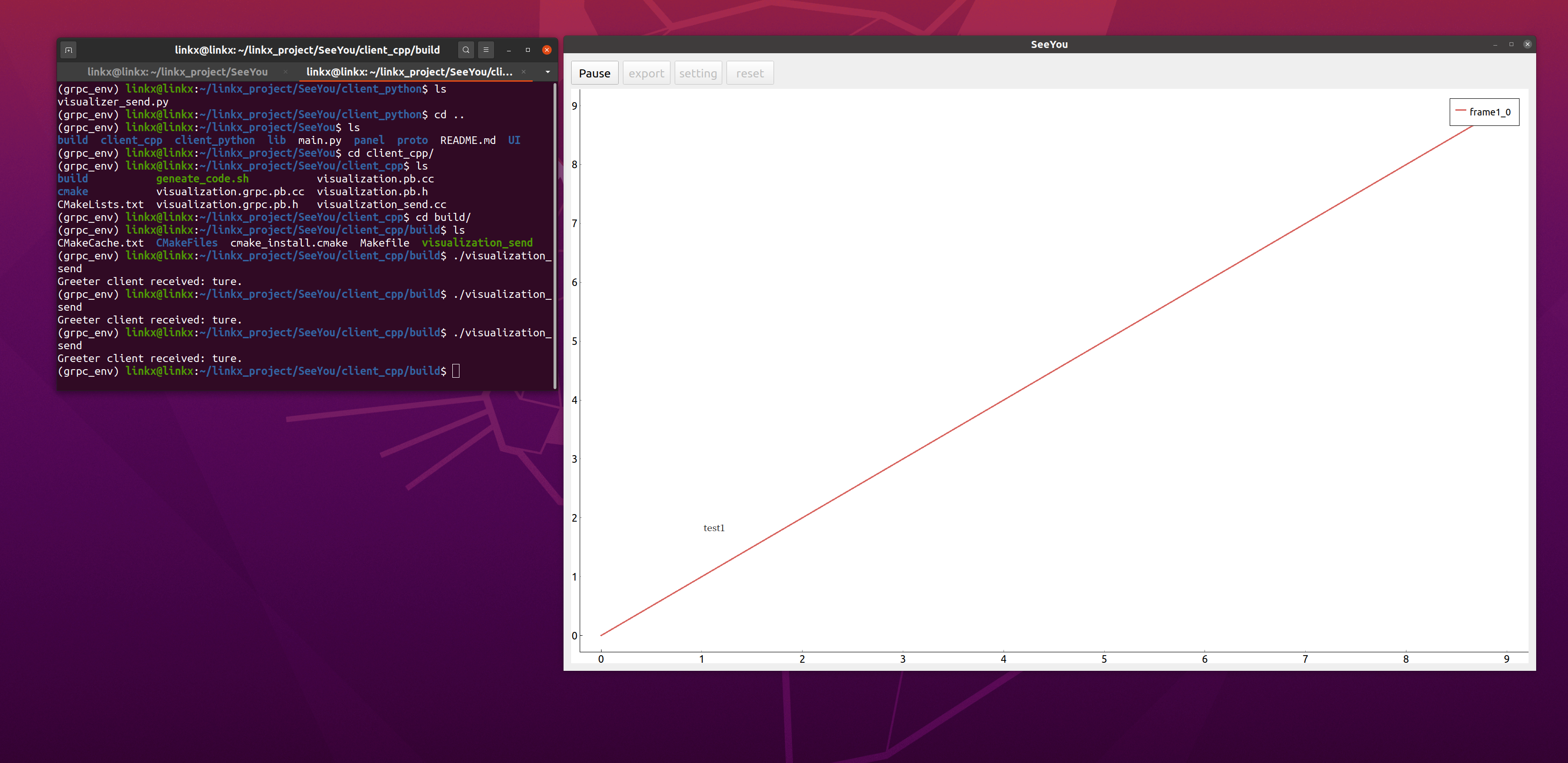

• Cpp Client

戏剧化的是，这个项目开发完成之日，也就是他的寿命终止之时。因为出现了满足我一切需求的完美工具：foxglove。

Foxglove

在 ROS 的入门学习阶段，基本上是 gazebo 作为仿真器，rviz 作为可视化工具。但 rviz 的使用有较多局限，最典型的是数据分析工具少，二次开发难度大，想要开多个 3D panel 都无法实现。而 foxglove 是一个更现代的可视化框架，优点包括：

• 不依赖 ROS，可作为常规可视化工具，但又支持 ROS 通信，可以无痛从 Rviz 迁移。
• 功能强大，模块化 Panel。支持 3D、表格、topic message 以及图像等 panel，且 panel 可重复创建放置，自由度极高。
• 自定义数据支持 Json、Protobuf 和 Flatbuffers，已经定义好对应协议的基础 Schema，按照约定结构写入数据即可。
• 不仅支持实时数据的可视化，还可对 Ros bag 或 MACP 等格式的本地数据进行交互式播放。

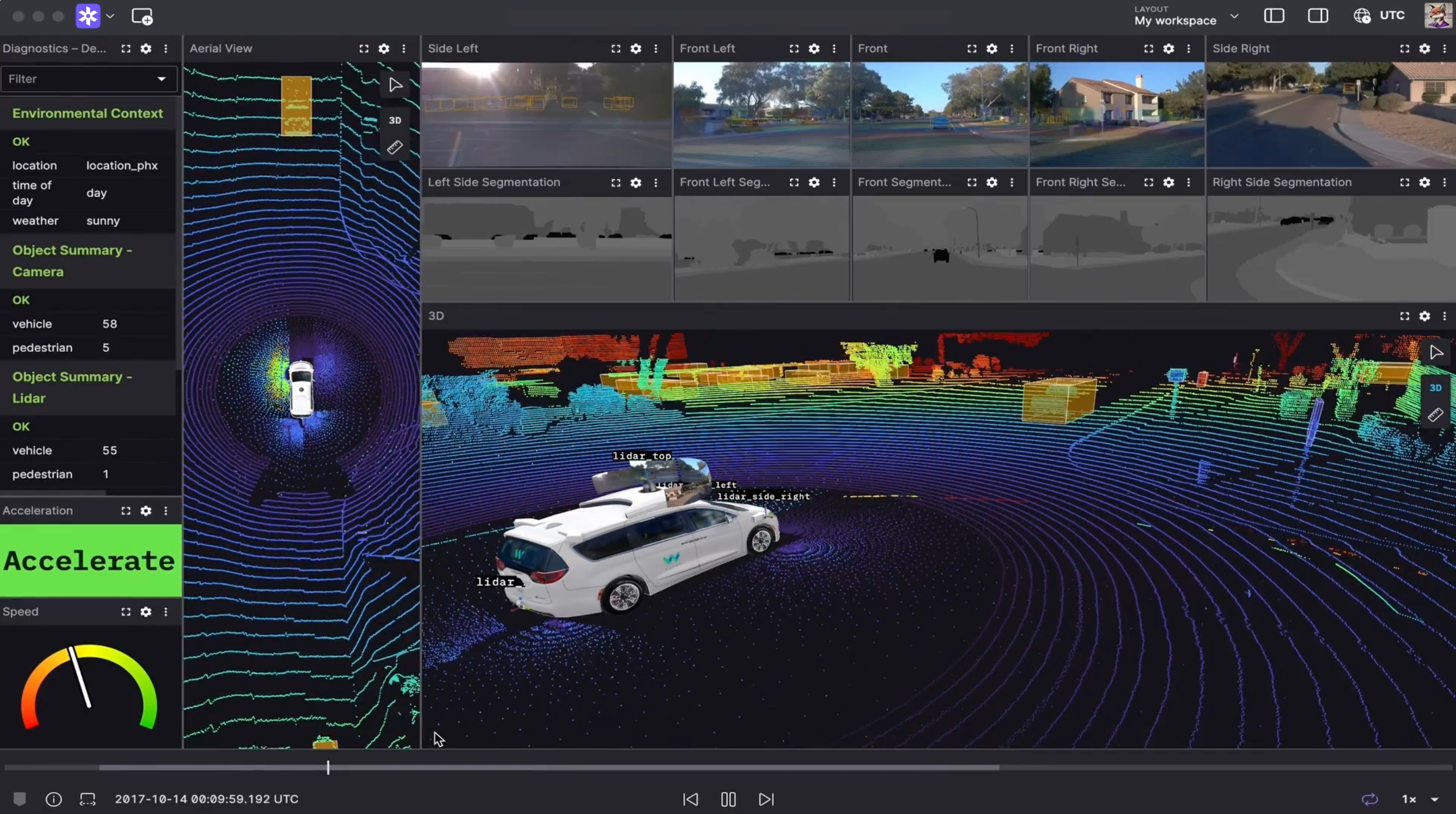

以上的这些功能已经很好的支持了我的需求，可以说这就是我想要的可视化工具。因此放弃了造轮子，投入了 foxglove 社区的怀抱，这里放一张官网宣传图：

对于我自己不依赖 ROS 的数据，我尝试过两种 foxglove 的使用方法：

Foxglove WebSocket 实时数据

通过 WebSocket 将自定义的数据实时发送到 foxglove 进行解析可视化，配置也十分简单，社区有大量实现案例，也可参考我的简单 demo 。但我这里不想使用官方配饰的 docker 环境，于是在本地配置了对应的 protobuffer 等依赖库，这一步骤较为麻烦，所以还是直接使用官方镜像来的方便简单。

MCAP 本地数据

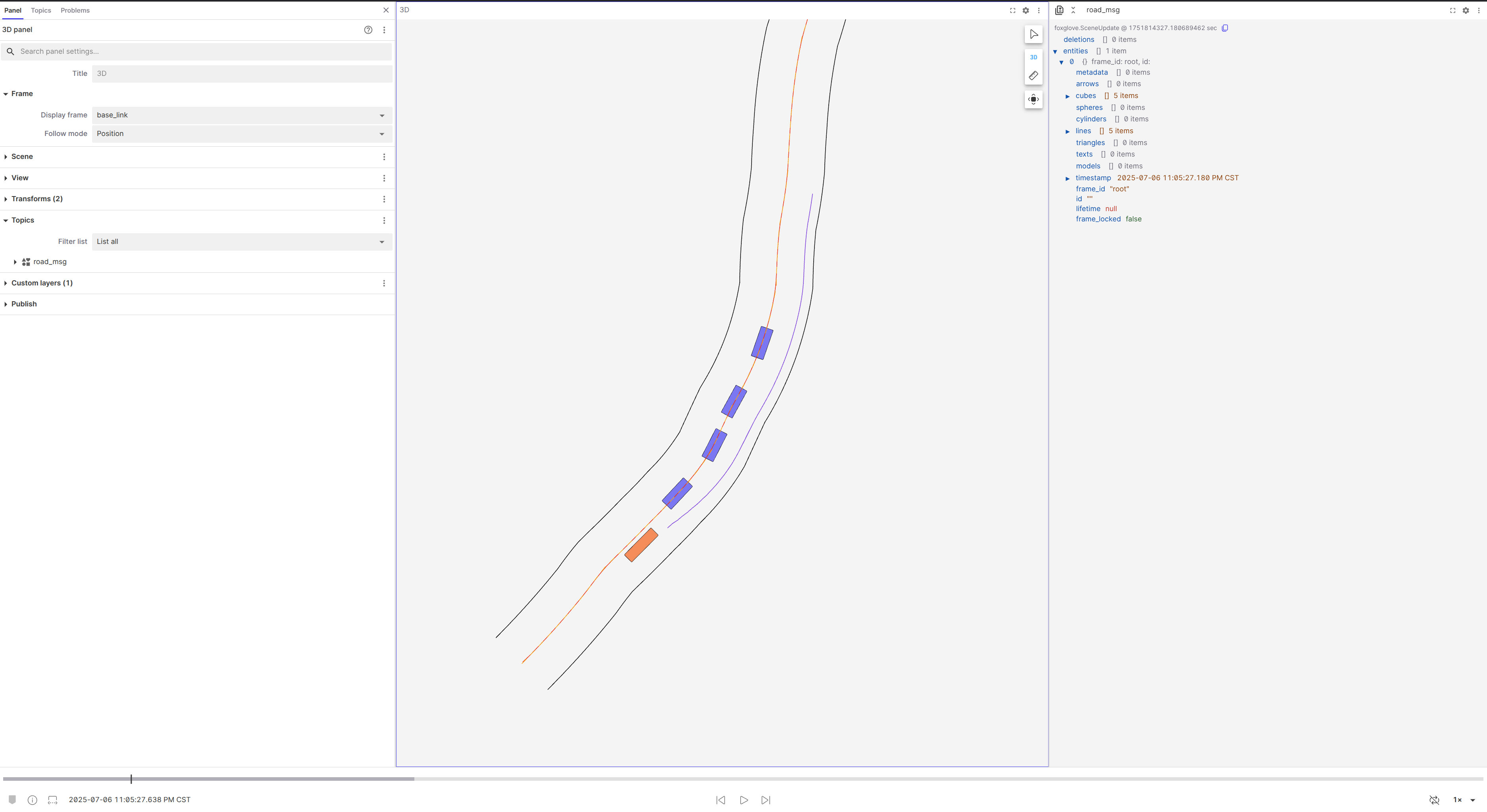

平时分析问题其实很少通过实时数据进行，大多数是通过重播 bag 来逐帧分析。因此将数据写入本地文件，再通过可视化软件重播的实用性更强。这里我的项目仍然不依赖 ROS，所以也并没有将数据写入为 ros bag 的形式，而是采用 MCAP 格式保存，参考简易 demo ，实现的效果如图：

总结

目前 foxglove 已经是我的主力可视化工具，无论是 ROS 相关的开发，还是非 ROS 的实现都高度依赖它。这个工具也在高速迭代中，可以 follow X 上面的官号去发现更多好玩功能。我的可视化折腾之路也就收官于此，写下此文来纪念那些造轮子的日子。
